执行器噪声、振动与异音检测设备 · SonoeX XA Series
执行器噪声、振动与异音专用检测设备
XA100/XA200
将执行器噪声、振动与异音检测，从依赖人工听音，转变为机器听觉自动化质量检测。
01 / 设备简介
中科声玄自主研发的执行器专用噪声、振动与异音检测系统：XA100（半自动）和XA200（全自动），面向各类执行器在生产线EOL、研发实验室及质量检验场景中的声学检测需求。系统集成低本底静音测试环境、声学/振动信号采集、声学分析软件、执行器专用AI异音识别算法，以及生产线自动化交互模块等功能，可对执行器正转、反转、换向及全行程运行过程中的噪声、振动与异常声音进行自动采集、分析和判定。
针对生产现场背景噪声较高、人工听音一致性不足、复杂异音难以通过单一声压级阈值判定等问题，中科声玄噪声、振动与异音检测系统可根据不同产品和检测要求配置噪声阈值、振动阈值、声学特征及异音识别等判定方式，并支持半自动或全自动完成产品OK/NG与异音检测。
通过将原本依赖人员经验的声音质量检验转化为标准化、客观化、自动化且可追溯的检测过程，帮助企业提高检测一致性与生产效率，并为执行器声音质量建立可量化、可复核的EOL质量控制手段。
自动采集
覆盖正转、反转、换向及全行程运行过程。
自动分析与判定
综合噪声、振动、声学特征和AI异音识别。
自动化交互
与产线自动化适配。
数据追溯
保存测试数据、图表及当日与历史统计结果。
02 / 应用场景
面向汽车及工业执行器的研发验证、质量检验与生产线EOL检测

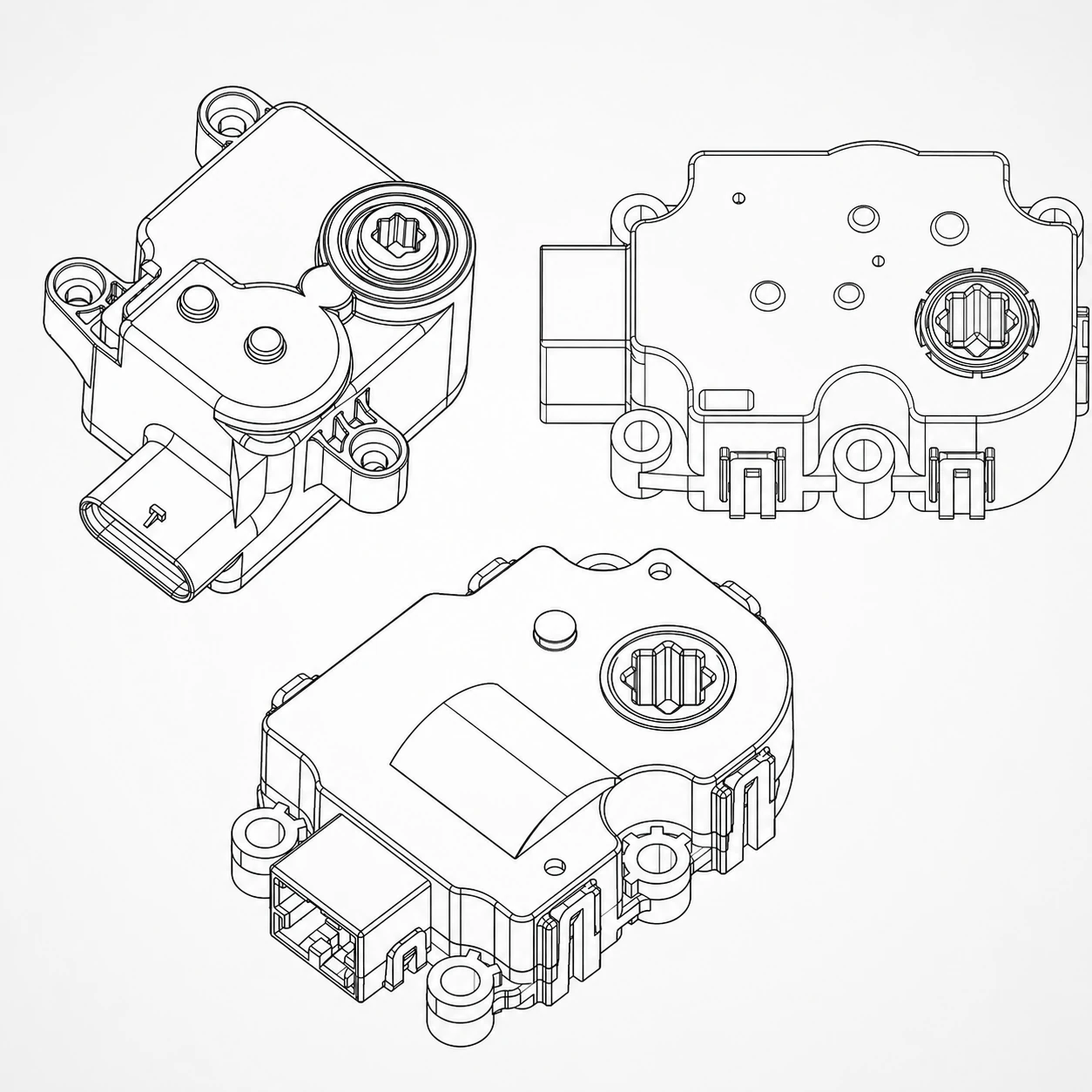

SonoeX XA Series执行器声学检测系统适用于汽车空调风门执行器、电动出风口执行器、座椅执行器、门锁/门控执行器、阀门执行器、小型齿轮电机执行机构及其他小型机电执行器。
系统可围绕执行器完整运行过程，对整体运行噪声、正转/反转异常、换向瞬态异常，以及齿轮啮合、摩擦、卡滞、冲击、电机及传动机构异常声等问题进行检测；对于总声压级处于正常范围、但主观听感存在异常的产品，也可通过异音识别模块进行进一步判定。

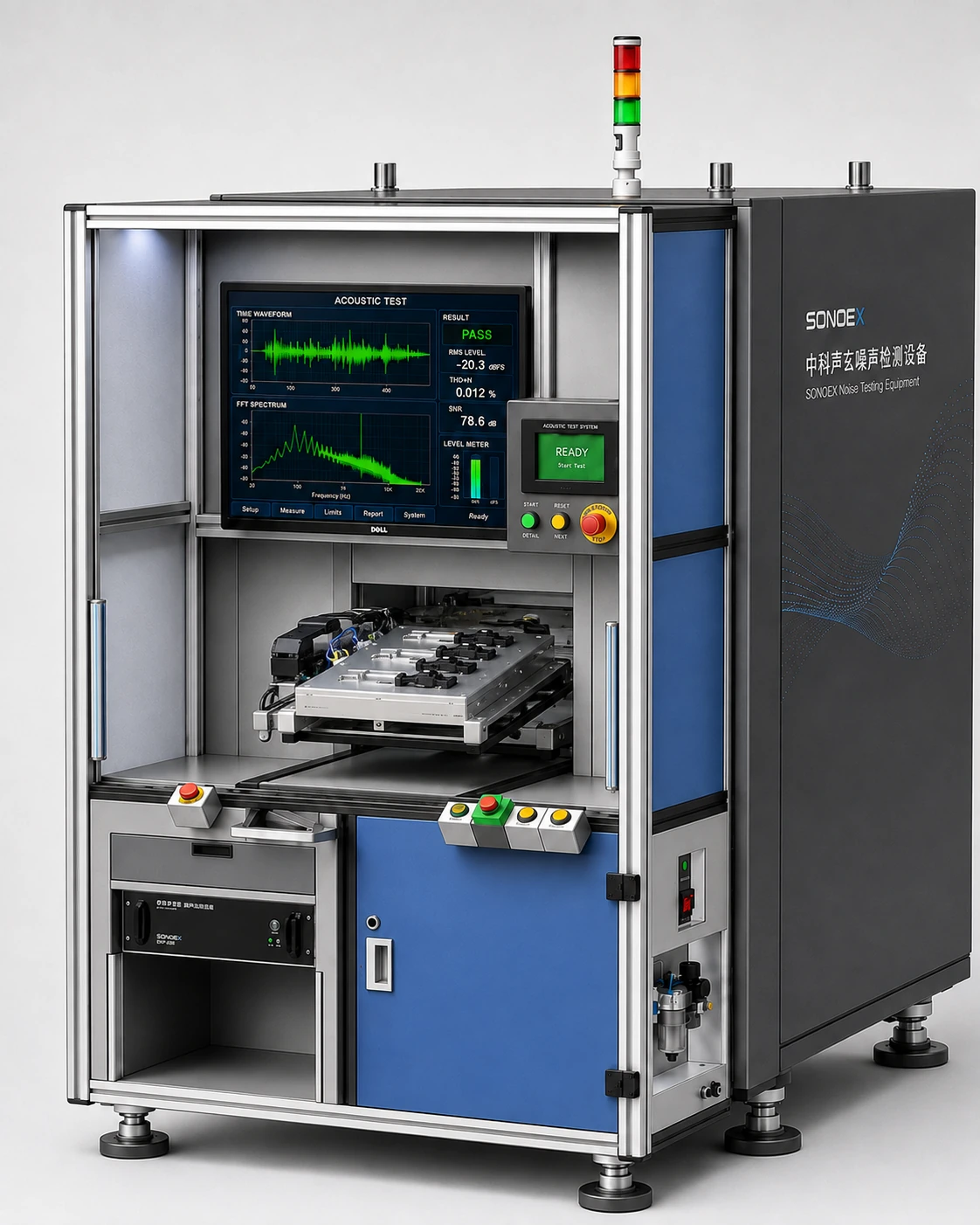

XA100 · 半自动版本
适合独立工作站、研发验证与质量检验
由人工完成产品上下料和必要的工况准备，设备自动执行运行控制、噪声与振动采集、异音分析和OK/NG判定。
研发实验室、质量抽检、工艺验证、小批量检测，以及暂时不需要连接自动上下料系统的独立检测工位。
- 人工上下料，降低前期自动化改造投入
- 自动完成测试动作、分析与结果判定
- 支持噪声、振动与AI异音识别组合检测
- 保存数据与图表，便于复测和追溯

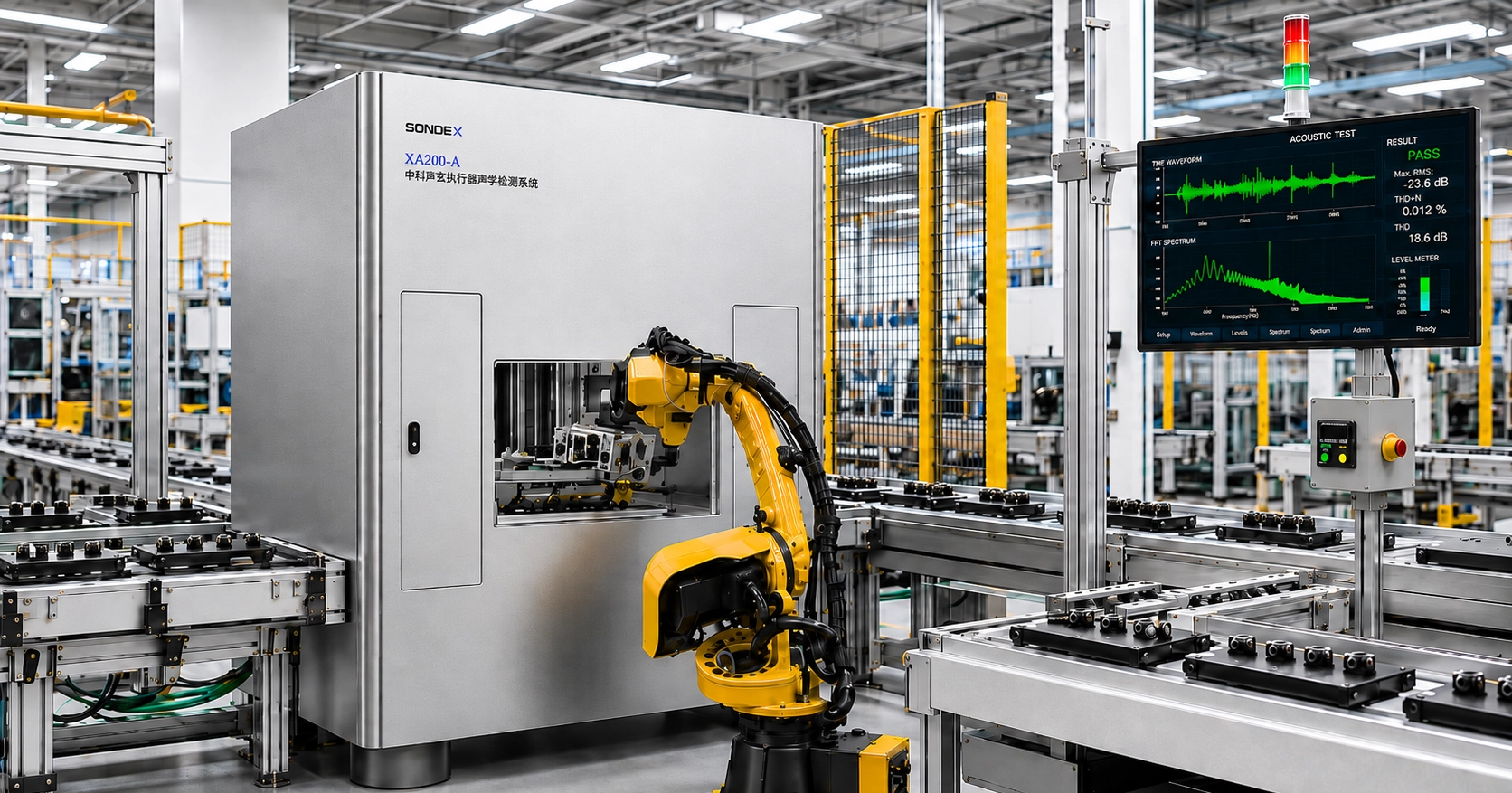

XA200 · 全自动版本
适合生产线100% EOL自动检测
面向连续生产和较高节拍要求，将产品识别、自动上下料、运行控制、声振采集、AI异音分析、OK/NG判定与数据追溯连接成完整检测闭环。
生产线末端100%检测、需要稳定节拍的批量生产，以及需要与PLC、机器人、扫码和MES系统协同的自动化工位。
- 支持机械手、夹爪模组或其他自动上下料方式
- 与PLC、扫码及MES系统进行数据交互
- 自动执行测试、判定及OK/NG分拣
- 按产品身份保存结果，形成质量追溯记录
03 / 设备功能参数
从测试环境、信号采集到分析判定与产线自动化的完整配置
测试环境
全频带综合隔声量：60 dB(A) @ 20 Hz～20 kHz；配置自动物料进出门及检修门。
隔音箱提供超低本底噪声的测试环境，满足大部分嘈杂生产车间的声学测试。
信号采集硬件
支持激光测振传感器。

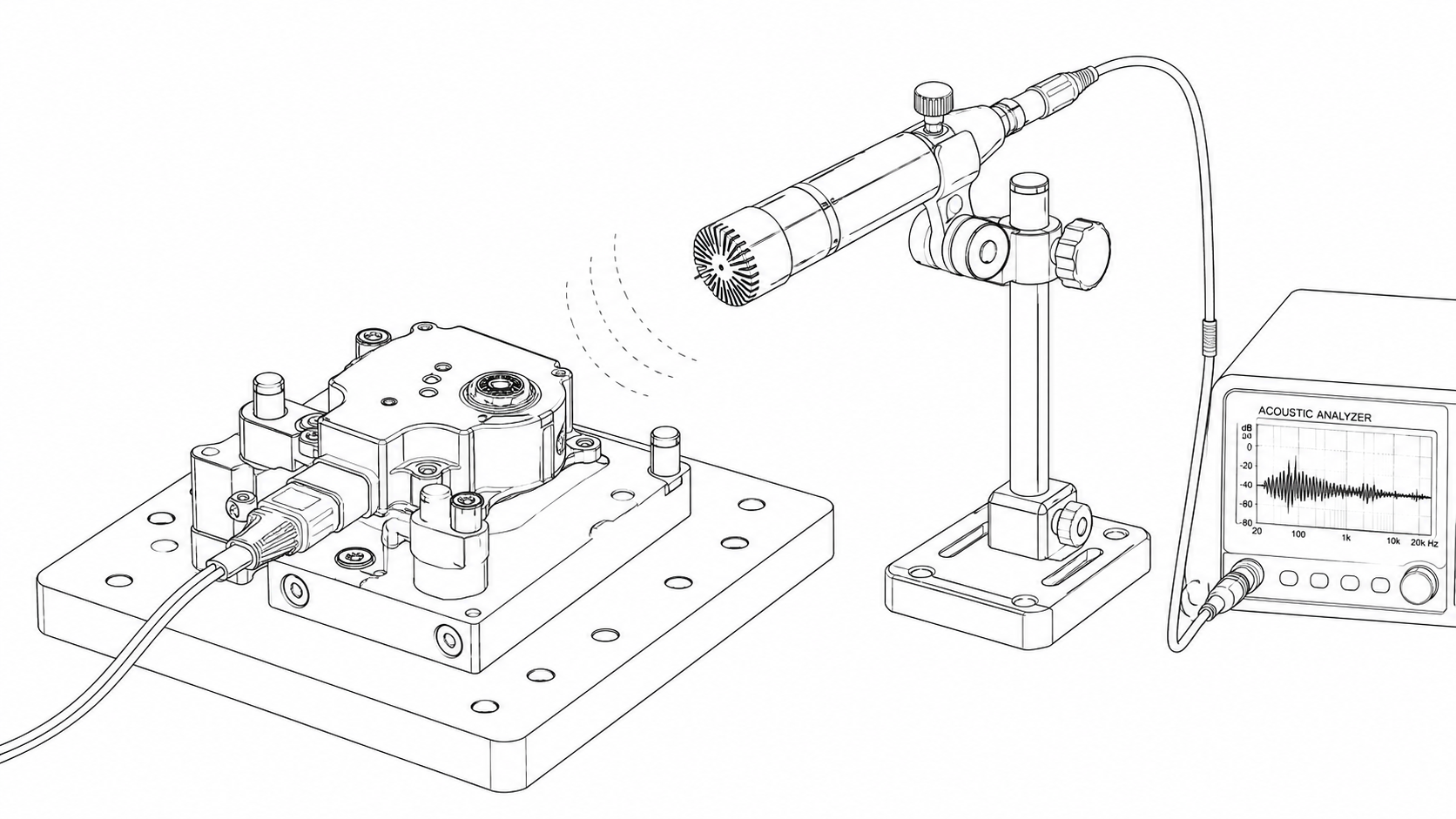

麦克风满足空气声噪声测试并采集声音信号；加速度传感器及激光传感器满足振动测试并采集振动信号。
声学分析软件
兼上位机软件
时域分析、频域分析、总声压级（SPL）、最大声压级（Max SPL）、FFT、STFT、1/3倍频程、响度、尖锐度、粗糙度、波动度、峭度、偏度、阶次等。
不同指标参量的阈值设置；OK与NG判定结果显示。
本地存储；支持WAV及TDMS格式；测试数据当日统计/历史统计；测试图表存储；工厂服务器数据发送。
扫码、PLC通信交互、MES数据交互、点检。
提供多维度声音及振动信号计算与分析；提供灵活的后台阈值设置；支持产线自动化交互。
异音判断模块
基于少量样本进行机器学习训练，适合常规声压级、频谱及其他常规特征参量无法区分判断的异音。
可识别齿轮啮合异音、摩擦异音、卡滞异音、冲击类异音、周期性异音和换向瞬态异音。
检测工位
多工位同时检测，满足产线生产高节拍要求。
自动化
XA100为半自动版本，手动上下料；XA200为全自动版本，支持机械手、夹爪模组自动上下料及OK/NG自动分拣。
满足产线不同自动化程度的检测需求。
其他配置
三色灯蜂鸣器、安全感应开关、安全监控摄像头、静音低功耗照明灯。
为设备操作、维护和现场使用提供安全保护。
04 / 设备技术特色
隔音箱声学性能、执行器专用AI异音识别与设备稳定性
01 / 隔音箱声学性能
为产线EOL声学检测提供抗干扰的测试环境
SonoeX XA Series执行器声学检测系统的隔音箱组件具有出色的声学性能，空气声隔声量在全频带范围（20 Hz～20 kHz）的综合隔声量可达60 dB(A)，并支持定制更大隔声量的设备；在80 dB(A)的车间，可提供约20 dB(A)的安静检测环境。
在已验证的设备配置与现场工况下，振动盘运行、拖车、高噪声蜂鸣器、高压空气吹扫喷枪，以及人员说话、拍手等干扰不会造成箱体内底噪的明显波动，可为产线EOL声学检测提供抗干扰的检测环境。
特殊情况下，中科声玄支持大隔声量隔音箱定制，在全频带范围（20 Hz～20 kHz）的综合隔声量可提高到70 dB(A)，满足在90 dB(A)车间提供约20 dB(A)低本底噪声测试环境的需求。
02 / AI异音识别算法
为执行器产线检测开发的少样本异音模型
中科声玄针对执行器类型产品的产线检测提供异音模型算法。该算法采用中科声玄自研机器学习模型，支持少样本训练。多项目实际验证，异音模型平均准确率＞98%
该模块主要用于常规声压级、频谱及其他常规特征参量难以区分判断的异音，可结合执行器正转、反转、换向及全行程数据，对齿轮啮合、摩擦、卡滞、冲击、周期性和换向瞬态异音进行识别。
03 / 设备稳定性与可靠性
内部疲劳测试、第三方独立计量与对标测试
中科声玄SonoeX XA Series执行器声学检测系统在出厂前会经过严格的内部疲劳测试及自检；我们鼓励客户寻找第三方权威计量机构进行独立计量。经过若干项目累计高达60万小时的交付运行考验，其稳定性得到严苛检验。
对于检测数据精度，中科声玄除提供第三方权威计量机构认证报告之外，也支持与国外知名系统同时对标测试。在若干项目的实测对比中，精度误差为±0.5 dB(A)；
同一个执行器的声压级在中科声玄声学检测系统中的测试数据，与同工况下的消声室测试数据对比，误差精度为±1.0dB(A)。
以上性能数据应结合设备配置、频率范围、现场背景噪声、样件工况及双方约定的测试方法理解；具体项目以第三方报告、样件验证与验收条件为准。
05 / 案例介绍
已进入汽车产业链的执行器产线检测项目
中科声玄SonoeX XA Series执行器声学检测系统已应用于国际知名新能源车企、国内多家智能汽车品牌生态的执行器供应链产线项目。
设备除在国内项目中使用外，也已进入墨西哥、罗马尼亚、越南等海外项目现场。
06 / 也许您在关注这些问题
如果您正在关注执行器检测的这些问题，请与我们联系
现在还依赖于人工听异音，得不到客户认可
设备在车间检测容易受到环境干扰，误判比较高
产线测试的数据与实验数据对不齐，导致客户质疑
设备稳定性是否经得起考验
AI异音模型在实际项目中是否能够稳定识别，准确率如何验证？
