01 / 中科声玄“产品噪声检测系统”
一套在产线上自动测量产品噪声、判定OK/NG的完整系统
中科声玄产品噪声检测系统，面向汽车零部件、3C电子、家电、医疗及其他工业领域，针对产品下线环节的噪声检测与质量判定，可以在生产线或实验室内自动完成噪声测量、结果分析和合格判定。
主要功能
系统可以测量声压级（SPL）、最大声压级（MAX）、FFT频谱和1/3倍频程等常规指标，还可以扩展响度、尖锐度、粗糙度、PR值和TTNR值等声品质参量，也支持根据项目需要定制其他声学分析参量。
系统可按照技术协议设定判定阈值，自动判定OK或NG，并可与产线PLC、MES等系统交互。系统可根据您的生产节拍进行定制集成。

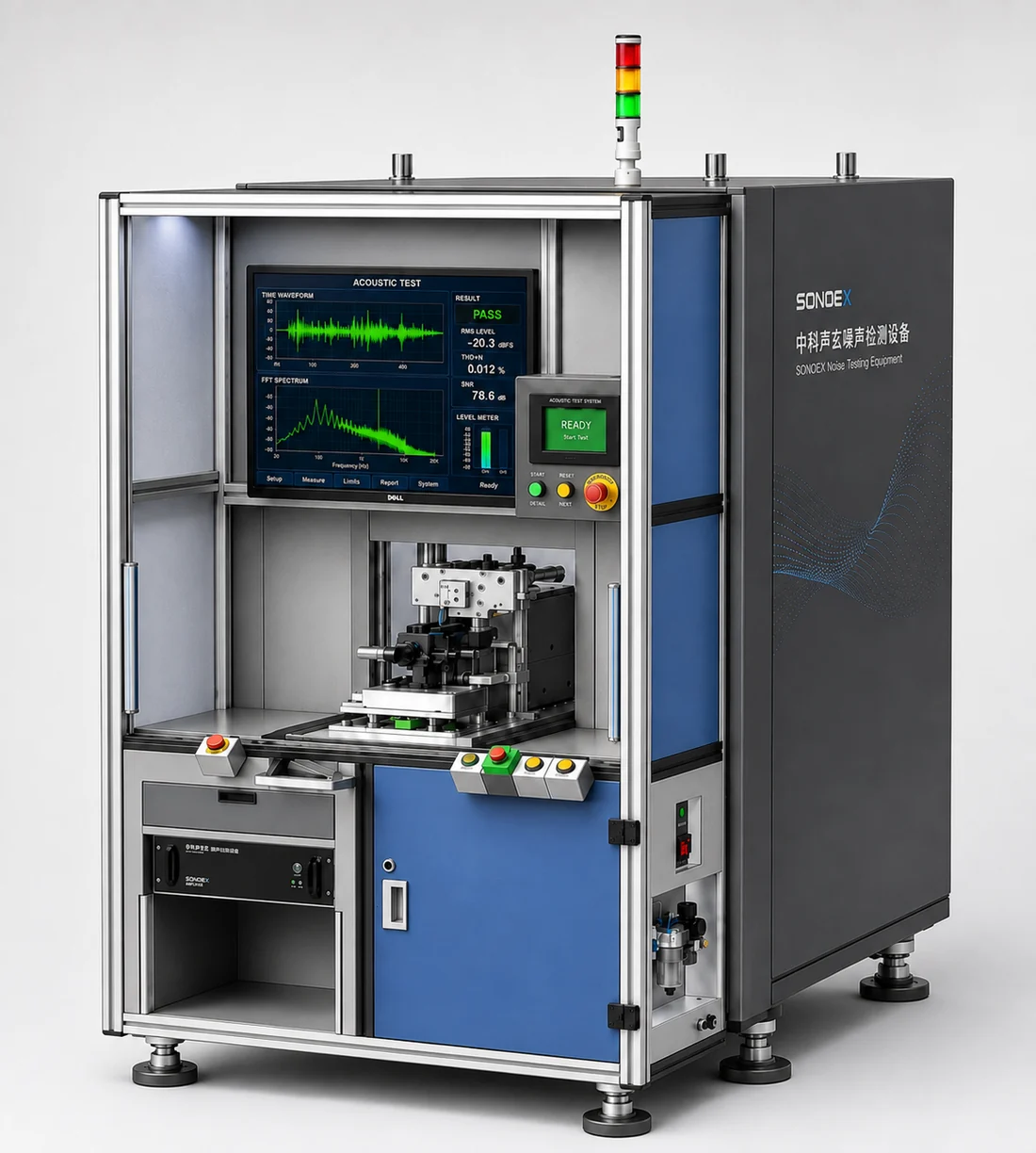

一套完整系统包括
- 定制隔音箱（静音箱）
- 可定制30～70 dB(A)隔声量的声学测试箱，降低嘈杂生产环境对测量结果的影响。
- 精密采集链路
- 由测量麦克风、信号线路和数据采集设备组成，稳定采集产品运行时发出的声音。
- 声学分析软件
- 完成声压级、频谱、倍频程及声品质等指标的计算，并按照判定规则输出结果。
- 产线集成系统
- 根据项目需要，完成产品上下料、箱内通电或通气，以及与PLC、MES的数据交互。
隔音箱控制测试环境，麦克风与分析仪完成声音采集和测量，分析软件执行指标计算与OK/NG判定，自动化工位负责产品动作、节拍和数据交互。
02 / 您的需求适合哪种检测
产品噪声检测、产品异音检测和产品振动检测，解决的问题不同
这三类检测可能使用相关的信号和设备，但最终要回答的质量问题并不相同。先把目标分清楚，可以减少错误选型和后期重复投入。
| 检测方向 | 主要关注 | 常见判断 | 更适合的需求 |
|---|---|---|---|
| 产品噪声检测 | 空气声的大小、频率与声品质 | 声压级、频谱、倍频程、声品质限值 | 已有明确测量指标和判定规则 |
| 产品异音检测 | 产品中是否出现不应该有的声音 | 正常与异常模式、短时变化、复杂异音 | 分贝不超标，但听起来有异音异响 |
| 产品振动检测系统 | 产品或结构的振动响应 | 加速度、速度、位移、频谱或阶次 | 需要评价结构振动与运行状态 |
振动传感器测得的是结构振动，不能直接当作麦克风测得的产品声压级。如果您暂时分不清，我们可以先帮助您确认质量目标，不需要在第一次联系前完成方案选型。
03 / 系统能力与项目经验
测得准、对得上——是中科声玄产品噪声检测获得客户认可的关键
中科声玄的产品噪声检测经验来自汽车零部件、3C电子、家电、医疗及其他工业产品的研发与生产现场。
过去的项目经验不能代替您项目的实际验证，但可以帮助双方更快找到需要确认的关键条件，减少在错误方向上的重复尝试。
04 / 我们的技术
从声学分析、低噪声测量到产线自动化：一套完整的产品噪声检测技术系统
当您把产品噪声检测系统放到生产线上，真正需要的不只是功能齐全，还要测得准、测得稳，并能按照生产节拍长期运行。中科声玄把声学分析、精密采集、隔声减振和自动化衔接放在同一套系统中考虑，再根据您的产品、技术协议和现场条件进行配置。
01 / 声音采集
测量麦克风
把产品运行时产生的空气声转换为可以采集的电信号。

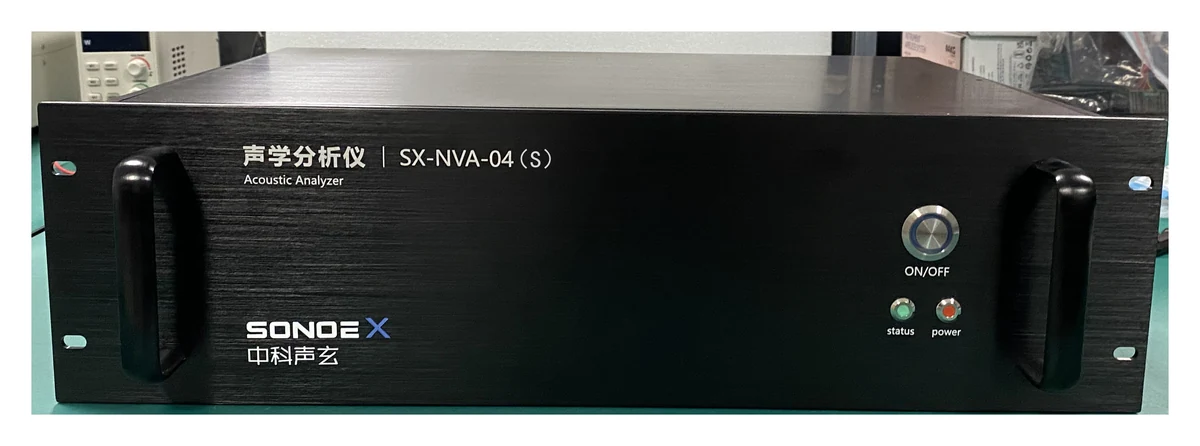

02 / 动态采集
中科声玄声学分析仪
完成动态数据采集、信号处理，并把测量数据传递给分析软件。

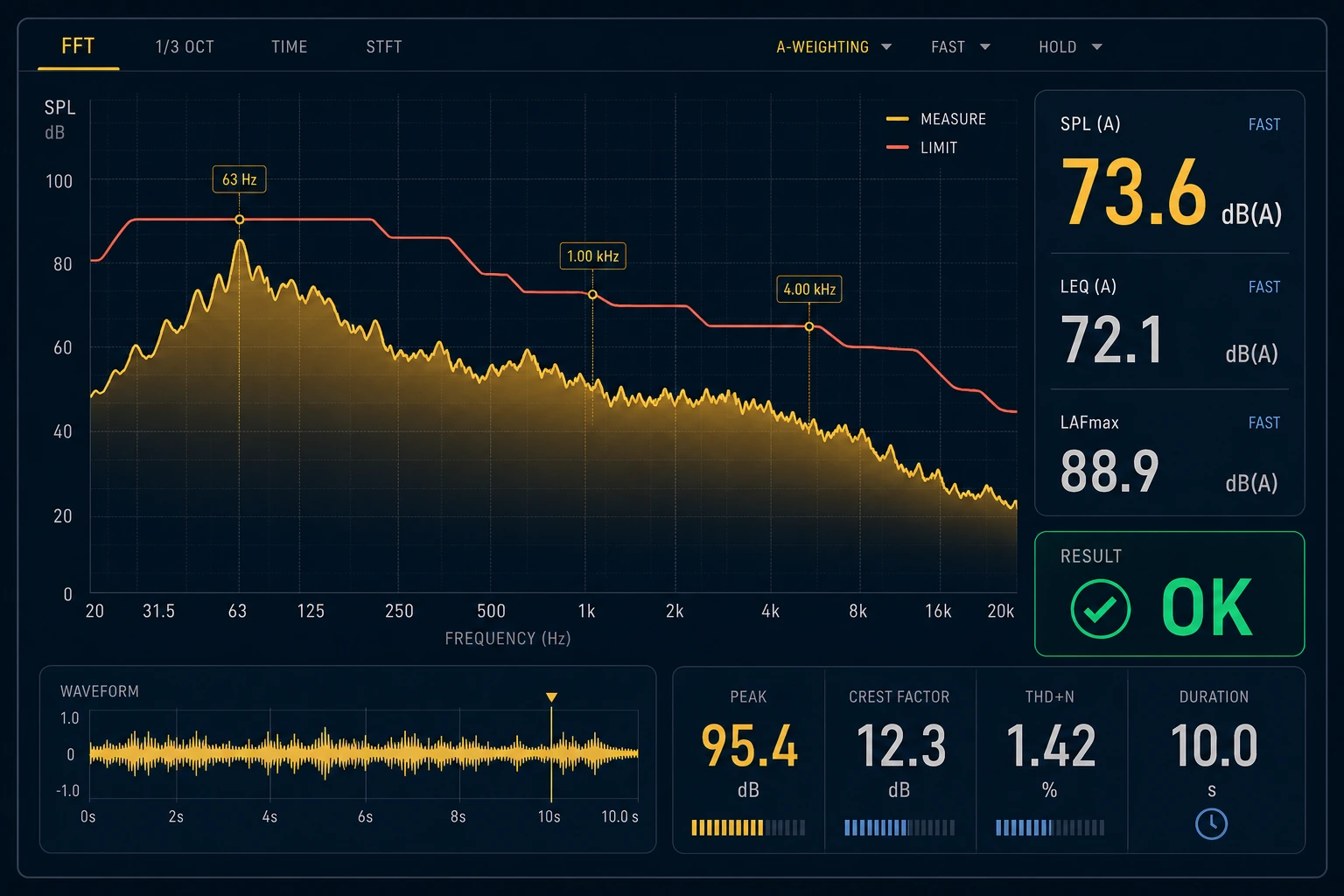

03 / 分析与判定
分析软件与显示器
计算声压级、频谱、倍频程和声品质等指标，并按照规则输出OK/NG结果。
数十种声学分析参量
系统支持FFT频谱、声压级（SPL）、1/3倍频程、短时傅里叶变换（STFT）、时域声压级、响度、尖锐度、粗糙度、波动度、峭度、偏度、TTNR和PR等数十种声学参量，也可以根据项目需要定制其他分析指标。
这些参量不是简单堆叠功能。我们会结合您的技术协议和质量目标，选择真正能够反映产品噪声表现的指标，并将其用于数据分析和OK/NG判定。
经过第三方验证的测量精度
中科声玄产品噪声检测系统的相关测量性能已有第三方测量报告支持，满足国家相关规范规定的1级精度要求。
在同一信号、相同测试条件和相同指标口径下，与国外同类行业标杆测量系统进行对比，测量数值差异可控制在±0.3 dB以内。这意味着系统不仅能够给出测量结果，也具备与实验室设备和既有测量方法进行数据对标的基础。
动态数据采集与麦克风适配
系统动态数据采样率最高可达64 kHz，可以记录产品运行过程中快速、短时的声音变化，为频谱、时域和声品质分析保留更完整的数据。
系统采集链路具有较低的电噪声底噪，可以满足低至5 dB(A)声压级的测量需要。系统同时支持适配国产及进口测量麦克风，便于根据测量范围、精度要求和既有设备条件进行配置。
经过计量验证的隔声与减振性能
中科声玄隔音箱（静音箱）已经过权威第三方计量。根据不同箱体规格和项目条件，隔声量可覆盖30～70 dB(A)。
在已经验证的测试条件下，当生产现场背景噪声约为85 dB(A)时，箱体内底噪可达到约15 dB(A)；在实验室环境下，箱体内最低底噪记录可达到-1 dB(A)。
箱体在设计时同时考虑结构减振。在已经验证的产线场景中，拖车移动时未造成箱体内底噪数值的可观察变化，为低噪声产品在生产现场的稳定测量提供条件。
与产线自动化和质量系统衔接
系统支持与产线PLC联动交互、MES数据交付、扫码识别和云端管理，并可根据您的生产节拍、产品动作和工位条件进行灵活定制。
除声学数据外，还可以按照项目需要读取和监控温度、压力、转速等其他物理参数，把产品运行条件与噪声测量结果放在一起记录和分析。
测量数据、产品编号、判断结果及相关过程信息可以在本地存储和统计，也可以根据工厂的数据管理要求与现有质量系统衔接，方便后续查询、复测和追溯。
简言之多功能、高精度和灵活定制，最终都服务于同一件事：让产品噪声在产线上测得准、测得稳、对得上、可追溯。
数据说明：上述精度、对标差异、采样率、低底噪和隔声性能均以相应第三方报告、产品配置及约定测试条件为依据。不同频率、箱体规格、现场背景噪声和结构振动条件下，实际结果可能不同，具体项目以实测和双方确认的验收条件为准。
05 / 来自实际产品与需求
中科声玄处理过哪些产品噪声问题
汽车零部件产线检测
声压、频谱、运行阶段与EOL判定
风机、执行器、座椅机构、电机、门锁、出风口、HUD、激光雷达、投影幕、尾门撑杆、主控板、中央气源及其他运动部件。
电机与旋转类产品
转速、负载、启停与特定频段变化
电机、风扇、泵、压缩机及其他旋转或驱动类产品等。
3C、家电与医疗产品
声音大小、音调与声品质表现
手机、电脑、扬声器、空调、制氧机、呼吸机及其他低噪声产品等。
实验室与产线对标
环境、测量位置、工装与方法差异
把研发阶段的测量方法转化为能够复测、判定和追溯的产线检测条件。
如果您的产品不在这些例子中，也不表示不适用。基础测量逻辑可以复用，但测试条件仍需结合产品重新确认。只要能够说明产品怎样发声、准备测量什么以及结果怎样使用，我们就可以先判断是否具备验证条件。
06 / 从验证到部署产线
产品噪声检测项目如何实施
您只要先把遇到的情况告诉我们。隔音箱的自动化形式、测量指标组合和对标方式，都可以在方案设计过程中逐步确定。
- 01
把问题和需求弄清楚
了解产品、测量指标（声压级、频谱或声品质）、OK/NG判定阈值、生产节拍和产线自动化程度。
确认问题边界与需求
- 02
设计隔音箱与采集方案
评估车间噪声与振动环境，确定箱体隔声、减振及底噪目标（目标测量声与箱内底噪差值原则上不低于10 dB(A)）、自动化形式、产品进出及通电、通气等边界条件，并确定采集链路配置。
确认声学环境与采集方案
- 03
方案讨论与确认
我们会和您逐项确认方案，围绕测量目标、隔音箱、采集链路、生产节拍和接口要求收敛细节，双方确认后再进入实施。
确认方案可行性，避免走弯路
- 04
验证成立后，再进入现场
实施箱体定制与产线集成，完成PLC或MES连接、节拍联调、复测方式与数据追溯设计，并在系统上线后协助您应对产品和现场条件的变化。
确认工程实施与持续支持方案
售后支持：项目交付后提供7×24小时售后服务受理与响应支持。
07 / 是否需要我们开始介入您的问题
您是否也在关注这些问题，或正遇到这些困境？
您可能关注的问题
- 需要测量声压级、频谱、倍频程或声品质指标
- 数据准确性和一致性是否经得起第三方检验
- 噪声检测设备稳定性和可靠性怎么样
- 噪声检测设备是否能适配产线自动化需求
- 系统价格与配置怎样匹配，售后服务是否可靠
您是否遇到这些困境?
- 产线环境噪声和振动干扰大，影响设备检测精度
- 产线检测数据与实验室数据对不齐，客户审厂通不过
- 公司缺乏声学人才，是否有机会获得一次系统的声学知识培训
- 有厂商说可以用振动传感器直接代替麦克风测量声压级分贝值，到底靠不靠谱？
- 单靠频谱指标，能区分产品异音吗？
您所关注的问题及遇到的困境，都可以在您拿起电话，与我们沟通时得到答案
08 / 下一步怎么开始
您只需要把产品和测量目标带来，剩下的我们一起梳理
如果您正在建设产品噪声检测能力，或者现有系统的数据、对标和验收遇到了困难，可以先和我们聊一聊。
- 什么产品，运行工况是怎样的。产线自动化的要求是什么？
- 希望测量或判断什么
- 还有哪些问题希望我们一起讨论
